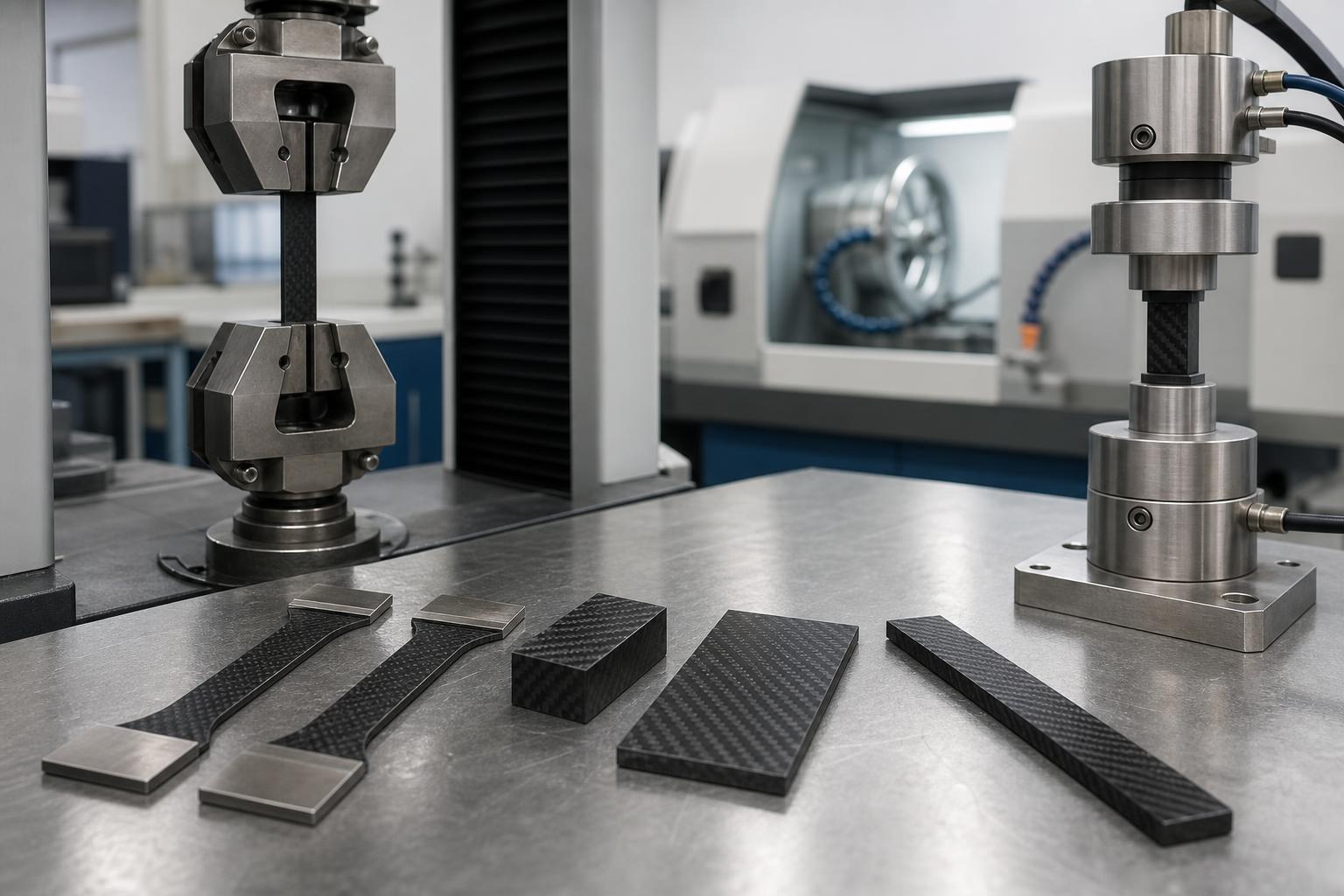

Elyaf takviyeli polimer kompozitlerde tek bir mukavemet değeri yoktur. Aynı laminat; elyaf doğrultusunda çekildiğinde, basma yüküne girdiğinde, düzlem içinde kaydırıldığında ya da tabakaları arasında ayrılmaya zorlandığında birbirinden çok farklı dayanımlar gösterir. Bu yüzden kompozit mekanik karakterizasyonu tek bir testle değil, her biri belirli bir yükleme durumunu hedefleyen bir metot ailesiyle yürütülür: çekmede TS EN ISO 527-4/-5 ve ASTM D3039, basmada ASTM D695 ve ASTM D6641, kaymada ASTM D3518 ile ASTM D2344/ISO 14130, eğilmede ASTM D7264.
Bu rehber sayfası, USB LAB’ın kompozit test altyapısındaki bu metotları tek bir haritada toplar: hangi standardın hangi büyüklüğü ölçtüğünü, hangi durumda hangisinin seçileceğini ve bir malzeme kartı için testlerin nasıl paketleneceğini özetler. Her metodun numune ölçüleri, cihaz gerekleri ve uygulama ayrıntıları ise ilgili hizmet sayfalarında ayrıca ele alınır.
Kompozitlerde Test Ailesi Neden Bu Kadar Geniş?
Dolgusuz bir plastikte standart bir çekme testi malzemeyi büyük ölçüde tanımlar; kompozitte ise özellikler elyaf yönlenmesine, istif sırasına ve üretim yöntemine göre değişir. ASTM D3039 ve ASTM D2344 gibi metotların kapsamının, test doğrultusuna göre dengeli (balanced) ve simetrik laminatlarla sınırlandırılması bunun doğrudan sonucudur: istif sırası, sonucun ayrılmaz bir parçasıdır ve raporda malzeme tanımıyla birlikte anılır. Elyaf hizasındaki küçük sapmalar ile numune işleme hataları bile kompozitlerde veri saçılımının bilinen kaynakları arasında sayılır.
İkinci neden, verinin kullanım amacındaki farklılıktır. ASTM D3039 gibi metotlar malzeme şartnameleri, AR-GE, kalite güvence ve yapısal tasarım-analiz verisi üretmek üzere kurgulanmıştır; buna karşılık kısa kiriş metotları (ASTM D2344, ISO 14130) tasarım parametresi üretmek için uygun görülmez, malzeme tarama ve kalite kontrol aracı olarak konumlanır. Haritayı doğru okumak, hem eksik test yaptırmayı hem de gereğinden ağır bir program satın almayı önler. Kalıplama malzemelerinin standart çekme testi için sitemizdeki mevcut sayfaya bakabilirsiniz.
Harita: Hangi Standart Neyi Ölçer?
Aşağıdaki eksenler, kompozit mekanik karakterizasyonunun omurgasını oluşturur. Her satır, metodun bir-iki cümlelik kimliğidir; ayrıntılar ilgili hizmet sayfalarına bırakılmıştır.
- TS EN ISO 527-4/-5: Elyaf takviyeli plastik kompozitlerin çekme özellikleri için ISO eksenindeki metot çiftidir; genel ilkeleri tanımlayan TS EN ISO 527-1 ile birlikte uygulanır.
- ASTM D3039: Yüksek modüllü elyaflarla takviyeli kompozitlerin düzlem-içi çekme özelliklerini belirler; sabit dikdörtgen kesitli şerit numuneden çekme dayanımı, kopma uzaması, kord elastisite modülü, Poisson oranı ve geçiş gerinimi elde edilir.
- ASTM D695: Sert plastiklerin — 41.370 MPa’ya kadar modüle sahip yüksek modüllü kompozitler dahil — basma özelliklerini, standart şekilli numunelerle ve düşük, sabit yükleme hızlarında ölçer.
- ASTM D6641: Polimer matrisli kompozitlerin basma dayanımı ve rijitliğini, yükü uç basması ile kayma yüklemesinin bileşimi olarak aktaran CLC (birleşik yüklemeli basma) düzeneğiyle belirler; tabsız (Prosedür A) ve tablı (Prosedür B) seçenekleri vardır.
- ASTM D3518: ±45° istifli laminata uygulanan çekme testi üzerinden malzemenin düzlem-içi kayma cevabını çıkarır; sürekli elyaf takviyeli laminatlar için tanımlanmıştır.
- ASTM D2344: Kısa kiriş dayanımını (short-beam strength) üç nokta eğmeyle ölçer; kırılma tipik olarak reçine ve laminer arası özelliklerce yönetildiği için parti kabulü ve proses kontrolünün temel aracıdır.
- ISO 14130: Kısa kiriş metoduyla görünür laminer arası kayma dayanımını (MPa) belirleyen ISO eksenidir; termoset ve termoplastik matrisli kompozitlerde, laminer arası kayma kırılması elde edilmesi şartıyla uygulanır.
- ASTM D7264: Kompozitlerin eğilme dayanımını ve rijitliğini üç nokta (Prosedür A) veya dört nokta (Prosedür B) yüklemeyle ölçer.
- ASTM D3479: Tekrarlı yükler altındaki davranış, haritanın yorulma eksenini oluşturur ve ayrı bir test planlaması gerektirir.
Doğru Metot Seçimi: Sık Karşılaşılan Kararlar
Basma ekseninde ilk soru malzemenin yapısıdır. ASTM D695 genel amaçlı metottur; ancak standardın kendisi, yönlenmiş sürekli, süreksiz veya çapraz katlı takviyeli reçine matrisli kompozitler için ASTM D3410 veya ASTM D6641’e işaret eder. D6641 içinde de ayrım devam eder: kumaş takviyeli, kırpılmış elyaflı ve en fazla %50 oranında 0° kat içeren düşük ortotropili laminatlar genellikle tabsız test edilebilirken, tek yönlü takviye gibi yüksek ortotropili malzemeler tab gerektirir; geçerli bir test için numune uçlarının ezilmemesi şarttır.
Kayma ekseninde ayrım, gerilmenin hangi düzlemde etkidiğidir. Katların kendi düzleminde taşınan kayma için ASTM D3518 (±45° laminatın çekilmesi) kullanılır; tabakalar arasındaki ayrılma direnci ise ASTM D2344 veya ISO 14130 ile taranır. Kısa kiriş sonuçlarının tasarım değeri değil, karşılaştırma ve kalite verisi ürettiği unutulmamalıdır.
Eğilme ekseninde ASTM D7264’ün iki prosedürü birbirinin yerine geçmez: üç nokta ve dört nokta yükleme birbirinden bir miktar farklı değerler verdiğinden, karşılaştırma amaçlı bir serinin tamamı aynı prosedürle koşulmalıdır; dört nokta düzeneğinde yük açıklığı, destek açıklığının yarısı olacak şekilde standartlaştırılmıştır.
Hangi Ürün ve Sektör Hangi Testi İster?
Test paketinin bileşimi sektörden çok, verinin kullanım amacına göre şekillenir:
- Yapısal tasarım ve analiz verisi hedefleyen projeler (havacılık, otomotiv, rüzgar enerjisi, denizcilik): ASTM D3039 çekme + ASTM D6641 basma + ASTM D3518 düzlem-içi kayma çekirdek üçlüsü
- Parti kabulü, kür ve proses kontrolü: ASTM D2344 veya ISO 14130 kısa kiriş serileri — hızlı, küçük numuneli ve tekrarlanabilir
- Levha, profil ve genel amaçlı yapısal parçalar: ASTM D7264 eğilme ve ASTM D695 basma ile temel karakterizasyon
- Avrupa eksenli şartnameler ve ISO tabanlı teknik dosyalar: TS EN ISO 527-4/-5 çekme ve ISO 14130 laminer arası kayma
- Müşteri şartnamesinde metot adı açıkça yazılıysa: şartnamedeki standart esas alınır; eşdeğer görünen metotlar arasında sessiz geçiş yapılmaz
Birim Sistemleri, Raporlama ve Karşılaştırılabilirlik
Kompozit standartlarında sonucu şartnameyle karşılaştırırken iki teknik ayrıntı önem taşır. Birincisi birim disiplinidir: ASTM metotlarının çoğunda SI ve inç-pound birimleri ayrı sistemler olarak tanımlanır, değerler birebir eşdeğer değildir ve iki sistemin karıştırılması standarda aykırılık doğurur. İkincisi karşılaştırılabilirlik sınırıdır: ISO 14130’un açıkça belirttiği gibi, farklı boyutlu numunelerden veya farklı koşullardan elde edilen sonuçlar doğrudan kıyaslanamaz; kısa kiriş değerinin adındaki ‘görünür’ ibaresi de sonucun mutlak bir malzeme özelliği olmadığını vurgular.
Bu nedenle USB LAB raporları; malzeme ve istif tanımını, numune hazırlama ve şartlandırma bilgisini, test hızını ve gözlenen kırılma modlarını sonuçla birlikte belgeler. ASTM D3039’un rapor edilmesini istediği etkenler — üretim ve serim yöntemi, istif sırası, boşluk içeriği, takviye oranı gibi — teknik dosyada verinin bağlamını kurar. Talep halinde raporlar çok dilli düzenlenir ve ihracat pazarlarındaki teknik değerlendirmelerde doğrudan kullanılabilir.
USB LAB’da Kompozit Test Planlama
Kompozit testinin kalitesi numune hazırlıkta başlar: kesimde çentik, delaminasyon ve düzensiz yüzey oluşumu sonucu doğrudan bozar; bu yüzden numuneler su soğutmalı hassas kesme ve elmas takımlarla işlenir, ölçüler mikrometreyle doğrulanır. Tipik bir plan, koşul başına en az beş numune ve panelden numune çıkarma yönergelerini kapsar; müşteri ister hazır numune ister plaka gönderebilir.
Planlama görüşmesinde hedef veriyi (tasarım değeri mi, parti kontrolü mü) netleştirir, harita üzerinden metot setini birlikte seçeriz. Elastomer ve kauçuk esaslı malzemelerin çekme karakterizasyonu da ayrı hizmet sayfamızda anlatılır.
Sıkça Sorulan Sorular
İkisi de kompozitlerin çekme özelliklerini hedefler; seçimi genellikle müşteri şartnamesi ve hedef pazarın standart geleneği belirler. Avrupa eksenli teknik dosyalarda ISO 527 serisi, ASTM tabanlı tedarik zincirlerinde D3039 istenir. Şartnamede metot adı yazılıysa o metot esas alınır; kararsız durumlarda uzmanlarımız şartnameyi inceleyerek yönlendirir.
ASTM D695, sert plastikler için genel basma metodudur ve yükü numune uçlarından aktarır; ASTM D6641 ise kompozitlere özgü CLC düzeneğiyle yükü uç basması ve kayma yüklemesinin bileşimi olarak verir. Yönlenmiş sürekli takviyeli laminatlar için D695’in kendisi D3410 veya D6641’i işaret eder; tek yönlü gibi yüksek ortotropili malzemelerde D6641 tablı prosedürle uygulanır.
Değildir. Düzlem-içi kayma, katların kendi düzleminde taşıdığı kaymadır ve ASTM D3518 ile ±45° laminatın çekilmesinden elde edilir. Laminer arası kayma ise tabakalar arasındaki ayrılma direncini anlatır; ASTM D2344 ve ISO 14130 kısa kiriş metotlarıyla taranır. İki büyüklük farklı mekanizmaları ölçtüğünden birbirinin yerine raporlanamaz.
Hayır; kompozit özellikleri yükleme durumuna ve elyaf yönlenmesine bağlı olduğundan malzeme kartı, çekme, basma, kayma ve eğilme eksenlerinden amaca uygun bir paketle oluşturulur. Verinin kullanım amacı (tasarım, kalite kontrol, şartname beyanı) hangi eksenlerin zorunlu olduğunu belirler; planlama aşamasında bu paket birlikte tanımlanır.
